一、前言
感谢您选用本公司生产的直流双电源智能切换装置（以下简称装置），为了您的安全和正确使用，敬请您在安装接线、运行维护本产品前，熟读本手册。

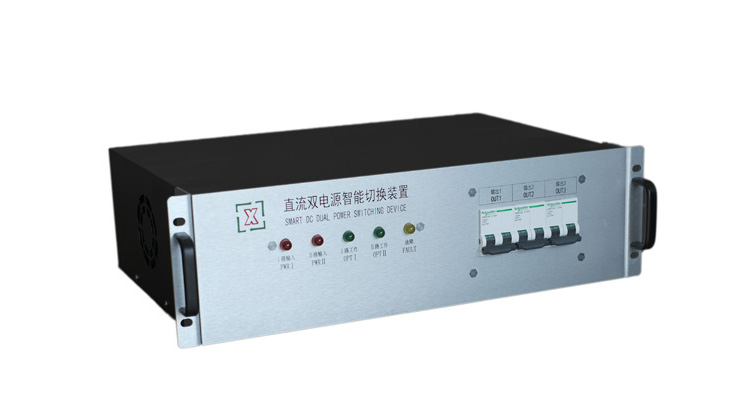

本装置为前面板显示、后面板接线型直流双电源智能切换装置。
下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述的要点和关键操作。
防止触电标识，提醒您违规操作可能造成人身安全危险！：
1、注意事项：

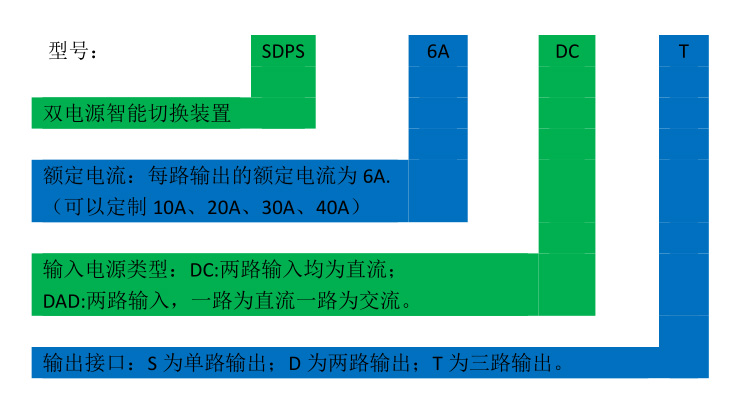

2、选型说明：
以下为典型型号 SDPS‐6ADC/T 的直流双电源智能转换装置的功能介绍、安装介绍及操作说明。
二、功能介绍
1、直流双电源智能切换装置依据标准《GB14048.11‐2008 自动转换开关》，IEC60947‐1 来生
产制造，工作原理是根据常用电源、备用电源的电压状态来判断是否从一个电源转向另一个
电源，它的功能取决于电压过压、欠压值的设置，装置同时也为用户提供了 DCS 无源接点
信号。整个切换过程始终维持输出端电压恒定，不会产生断电及电压跌落，从而保证负载无
扰动。
2、直流双电源智能切换装置通过 DC/DC 电磁耦合能量机理，不管是长期运行当中，
还是在切换的过程中，常用电源与备用电源始终处于完全电气隔离状态。
3、当装置运行在常用路电源时，负载某一支路发生接地时，常用路电源绝缘监测单元发告
警，备用电源直流绝缘监测单元不告警。
4、当装置运行在备用路电源时，负载某一支路发生接地时，备用路电源绝缘监测单元发告
警，常用电源直流绝缘监测单元不告警。

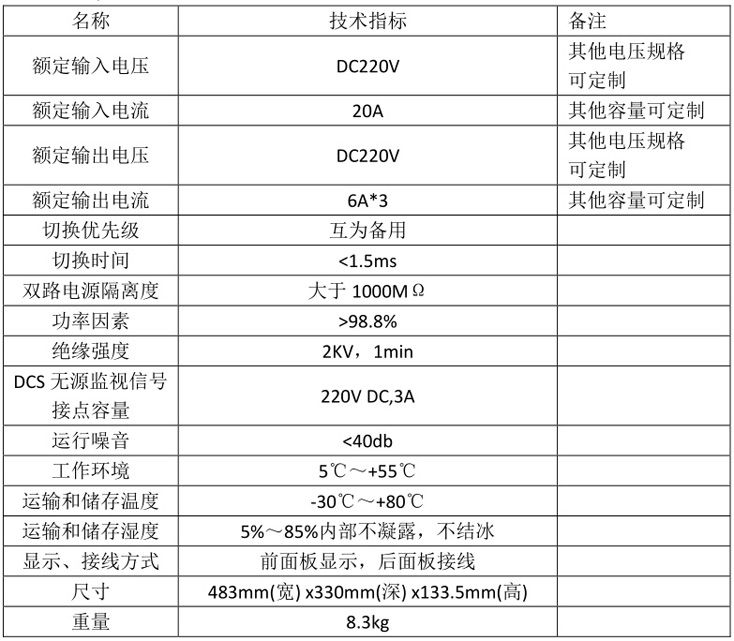

5、SDPS‐6ADC/T 主要技术参数:

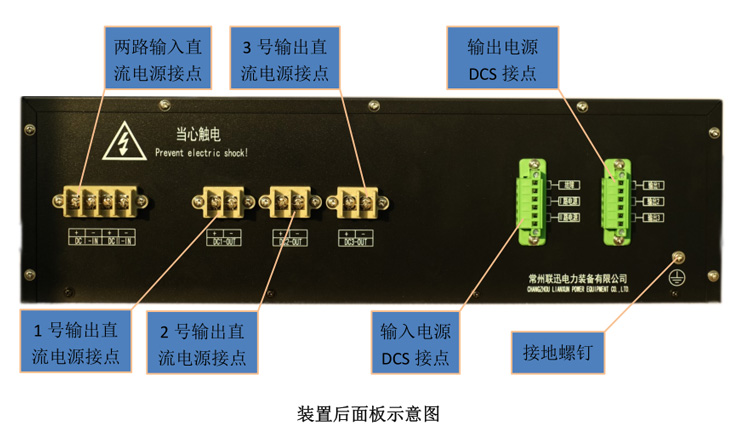

三、直流双电源安装接线介绍

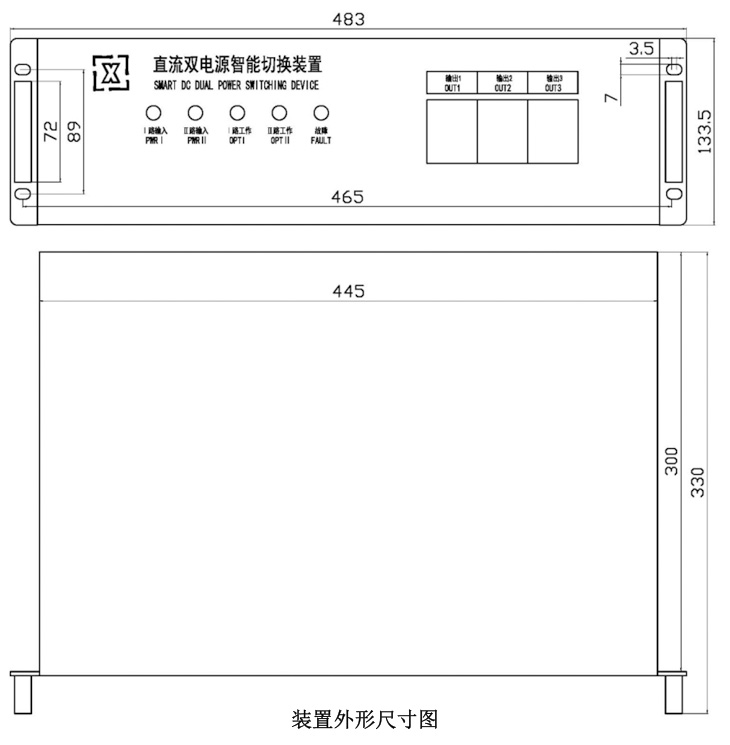

1、SDPS‐6ADC/T 直流双电源智能切换装置外形尺寸:483mm(宽) x330mm(深) x133.5mm(高)，嵌入式安装。
四、操作说明
1、 送电
通电前需仔细确认输入、输出电源的正负极性，电源电压与装置标识保持一致。确认后则可接入上级电源，将输出 1 或/和输出 2 或/和输出 3 断路器合闸。SDPS‐6ADC/T 型直流双电源智能切换装置不分主备用，哪一路输入先送电，哪一路工作（初次送电有 15 秒装置自检，前面板指示灯依据自检进程变化，自检期间输出正常，后面板指示灯正常）。两路电源同时送电时，默认为 I 路电源工作。
2、自动切换
Ⅰ、Ⅱ两路同时供电，若Ⅰ路工作，Ⅱ路备用。若断开Ⅰ路，装置自动从Ⅰ路切换至Ⅱ路;
若再送Ⅰ路，断开Ⅱ路，装置自动从Ⅱ路切换至Ⅰ路；若再送Ⅰ路，不断开Ⅱ路，则仍然是Ⅱ路工作。
3、停电
原则先停备用状态电源，再停工作状态电源，减少切换频次。
工作状态及备用状态电源区分：根据面板上"I 路工作"指示灯及"II 路工作"指示灯状态。
面板上"I 路工作"指示灯亮，则表示Ⅰ路输入电源处于工作状态
面板上"II 路工作"指示灯亮，则表示Ⅱ路输入电源处于工作状态
注意：面板上"I 路工作"及"II 路工作"只应有一个指示灯亮，在停电时请先停没有亮灯的那一路（既若"I 路工作"灯未亮，则先停Ⅰ路输入电源；若"II 路工作"灯未亮，则先停Ⅱ路输入电源）。
4、维护保养
SDPS‐6ADC/T 型直流双电源智能切换装置出厂经过一系列技术检验，装置工作损耗小于 5W，隔离及切换电路采用国际知名厂商电子元件，运用 SMT 贴片技术及先进的压焊接工艺，使整机质量和可靠性得到保障。
故障信号灯亮：说明装置内部持续超温，请联系厂家检修。
5、扩展功能
如需要远程控制和 RS485 通讯等需联系本公司技术人员。
五、产品优点
我公司开发生产的直流双电源具有以下优点：
1、 我公司装置应用范围广；可用于两路输入都为直流，输出也为直流；亦可用于一路输入为交流，一路输入为直流，输出为直流；
2、 主备电源在切换时不会发生电源失电报警现象；
3、 装置面板上具有可控输出电路的断路器，可操作性强；
4、 输出直流电源可根据用户需要分别输出 1~3 路直流电源，既一个双电源切换装置可带1~3 个控制单元；
5、 装置可以显示主备电源工作状态，即可确定装置目前是由哪一路直流电源供电；
6、 装置具有 DCS 无源监视信号接点，可监视输出电路的失电报警、监视输入电源供电状况，即可发送无源的失电报警信号及无源的输入电源状态信号；
7、 本装置采用智能温控散热系统，在装置主要发热源上安装了数字温度传感器（机箱内分布有 4 只数字温度传感器），当机箱内温度或某一元器件温度超限时将自动启动风扇散热，确保装置工作在合理温度范围内，以降低元器件故障率，延长装置使用寿命。
8、公司该装置已取得 CE 认证。
六、质量保证
SDPS‐6ADC/T 直流双电源切换开关出厂前经过严格检查测试，确保品质优良。本公司向用户保证 24 小时响应服务，并提供一年的保修服务，终身维护服务。
保修条例如下:
(一) 自购买之一年保用期内，装置如有损坏或发生故障，经本公司技术人员检查证实，该装置属于正常使用下发生的，将提供免费维修及更换零件，经更换后的损坏物品归属本公司。
(二) 装置在如下情况下，保修期自动失效。
1.曾因错误操作、疏忽使用、不可抗拒的因素而产生的损坏;
2.曾经非本公司技术人员擅自拆开装置修理、改装或者涂改、除去机号。
★ 注意：本公司保留对装置既说明书进行改进和修改的权力，恕不另行通知。
欲知详情，请直接与本公司联系。
