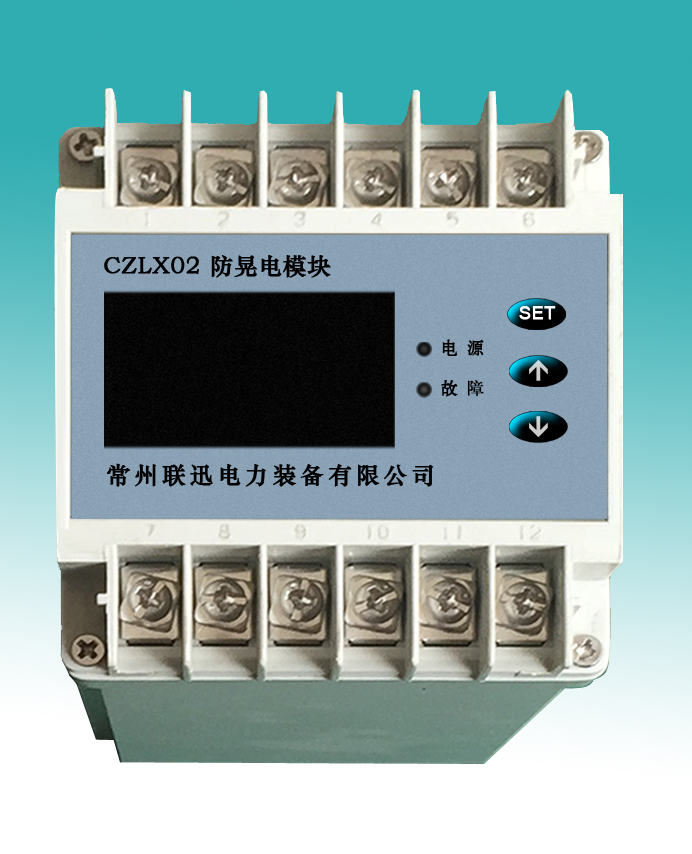

一．功能描述：

CZLX02防晃电模块用于工业场所接触器晃电保护的控制，当电网电压下降且持续时间较短（0-5S）时，该模块能让接触器保持住不脱扣，有效地抵御因晃电而产生的设备停机，避免事故发生，减少企业因晃电而产生的经济损失。

二．产品功能特点：

1. 可根据用户需要设定晃电延时时间（0-5S），时间梯度为0.2秒。
2. 设备正常停止不会延时，只有电网发生晃电时才延时。
3. 后备电池采用可充电电池，更换方便，并能在面板上显示其电量
4. 能使接触器在节能状态下运行，节能达60%以上，可延长接触器使用寿命。
5. 面板上有故障指示灯，并有故障输出继电器。
6. 采用单片机控制，具有可靠，稳定、准确特点。

三． 工作参数
1 工作电压：AC220V ±10%
2 延时时间：0秒～5秒
3 使用环境温度：-20℃～+60℃
4 时间梯度：0.2秒
5 产品适用范围：
CZLX02-1适用于0-100A 交流接触器
CZLX02-2适用于100-600A交流接触器
四．产品接线图

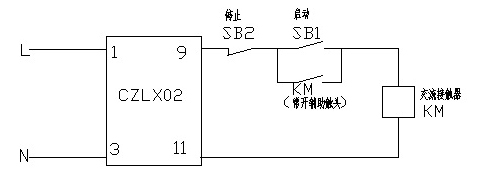

CZLX02防晃电模块接线图
防晃电模块接线如上图所示，火线零线进线直接接在模块的1和3号端子上，模块的输出端11号端子接在停止按钮的前面， 13号端子连接接触器。
五．注意事项
1. 该模块不能用在节能型接触器上。
2. 因模块工作时输出电压为DC10V电压，回路中不能有其他元器件（如中间继电器等），即11号到13号端子间线路不能有其他需要电压驱动的元器件。
3. 模块在调试过程中不能频繁启动，建议每隔15秒后启动。
4. 晃电时间不应设置太长，建议设定为1.0～1.5秒 左右
5. 模块只能用在线圈电压为AC220V的接触器上。

六．安装尺寸及方式
1） CZLX02-1 82×73×115 (mm) 导轨安装
2） CZLX02-2 112×95×121 (mm) 导轨安装
